Teledyne DALSA Teledyneオリジナル センサーを搭載の5GigEカメラ。

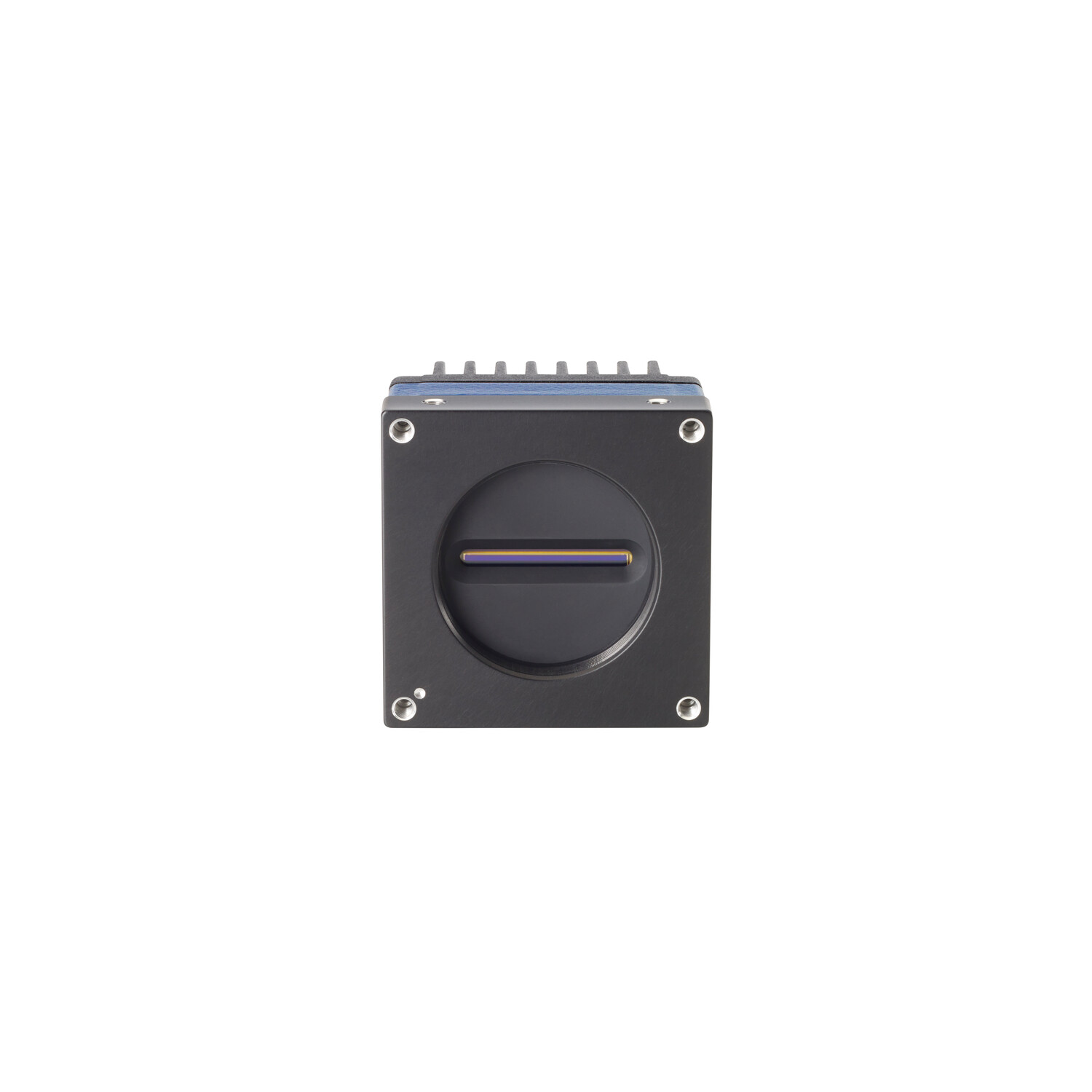

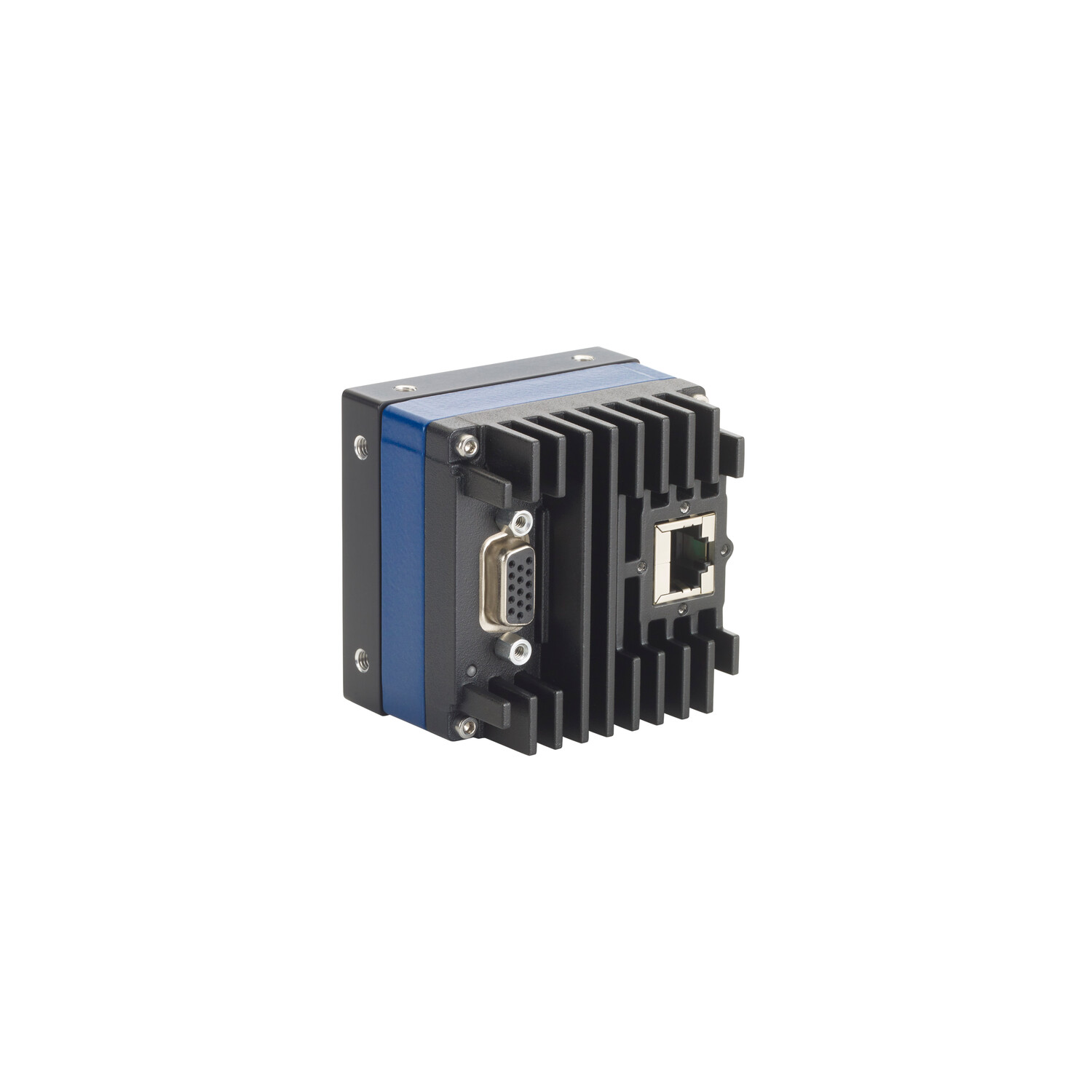

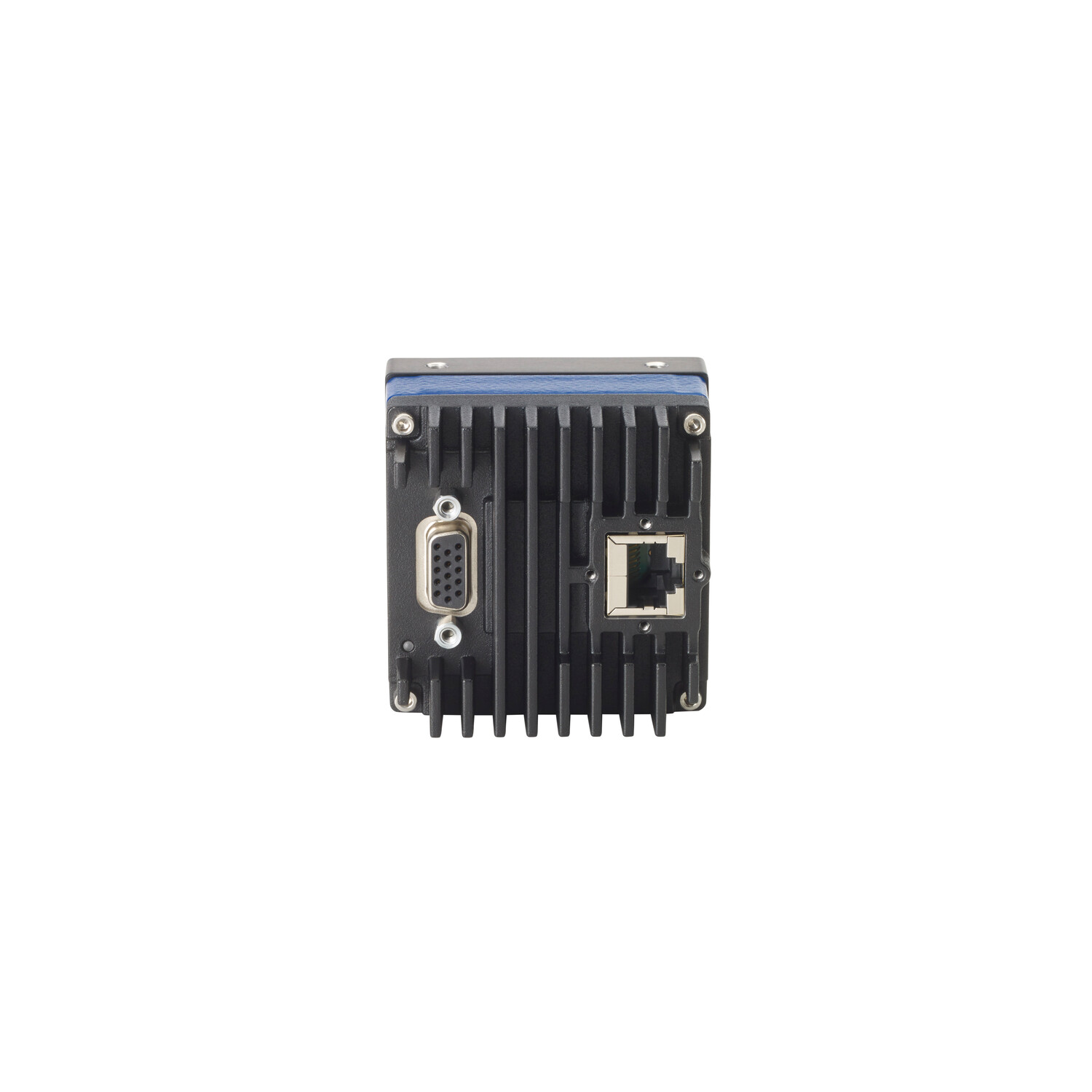

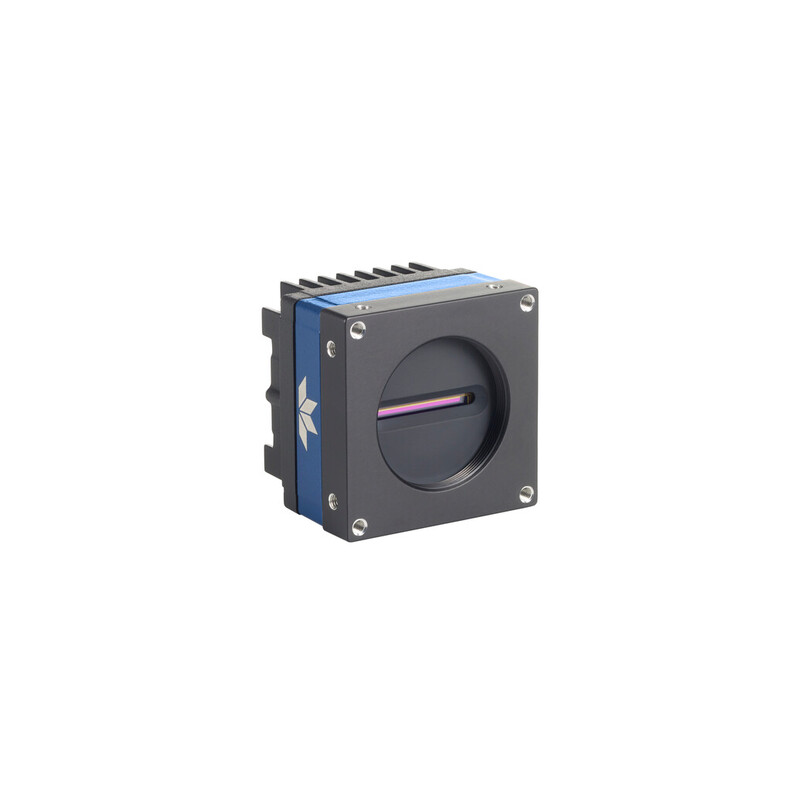

Teledyne Dalsa L2-GC-04k03N-00 Linea 2シリーズ / 5GigE対応ラインセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | L2-GC-04k03N-00 仕様 |
|---|---|
| ブランド | Teledyne Dalsa |
| シリーズ | Linea 2 |
| 型式 | L2-GC-04k03N-00 |
| センサーメーカー | Teledyne DALSA |
| センサー | Teledyneオリジナル |
| ライン数 | マルチ |
| 解像度 k | 4 k |
| 解像度 H×V | 4096 × 4 pix |
| センサーサイズ | - |
| ピクセルサイズ | 7 × 7 µm |
| シャッター | - |
| FPS | - |
| ラインレート | 30 kHz |
| モノ/カラー | color/NIR |
| IF | 5GigE |
| コネクタ | - |
| レンズマウント | M42×1 |
| 発売日 | 発売済み |
| HDR | - |
| Multi-field撮像 | - |
| S/N比 | - |
| ダイナミックレンジ | 71 dB |
| ビニング | 対応 |
| ROI | 対応 |
| X Flip | - |
| Y Flip | - |
| ゲイン | x1~x10 |
| ホワイトバランス | 自動ホワイトバランス機能あり |
| ガンマ | - |
| 露光時間(s) | 5 μs~3000 μs |
| トリガーモード | フリーラン、 外部トリガー |
| ユーザーセット | 4セット設定可能 |
| ピクセルフォーマット | BGR8p、BGRA8p |
| イメージバッファ | - |
| 寸法 | 62×62×49.3 mm |
| 適用温度 | 保管時：-20℃~80℃、動作時：-20℃~60℃ |
| 重さ | 280 g |
| IO | HD15 connector:RS422入力x2、RS422/シングルエンド入力x2、RSS422入出力x2、RS422/シングルエンド入出力x2、RS422出力x2、RS422/シングルエンド出力x2 |
| 電源電圧 | 48V POE、HD15 connector: 12 V to 24 V DC |
| 消費電力 | 13 W |
| ドライバー | DALSA Sapera SDK |

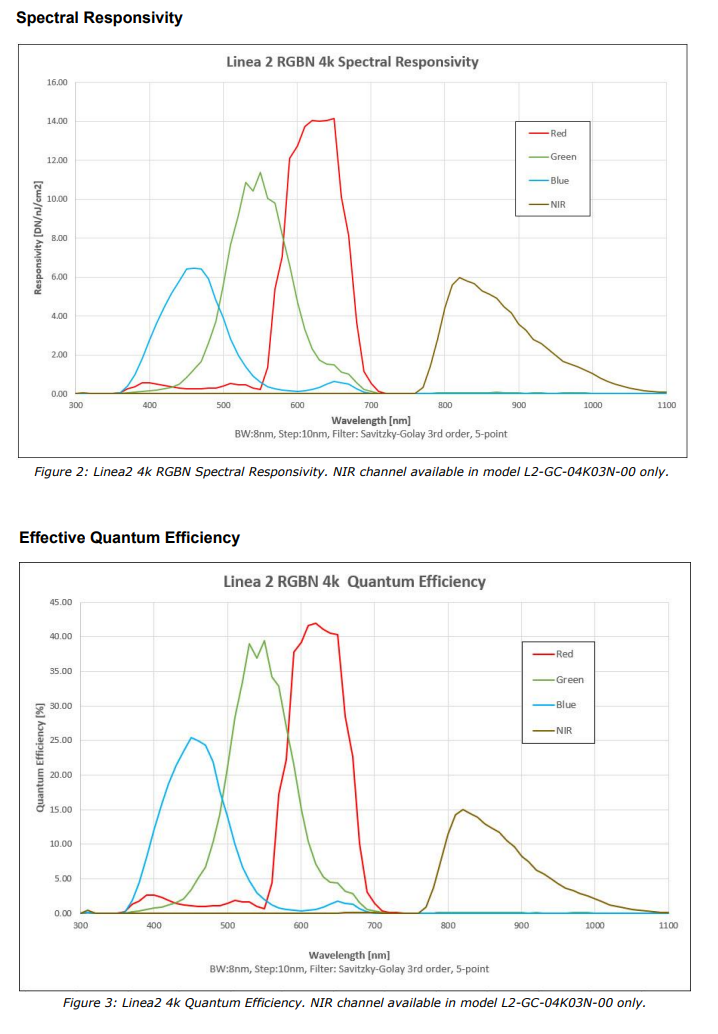

分光感度特性

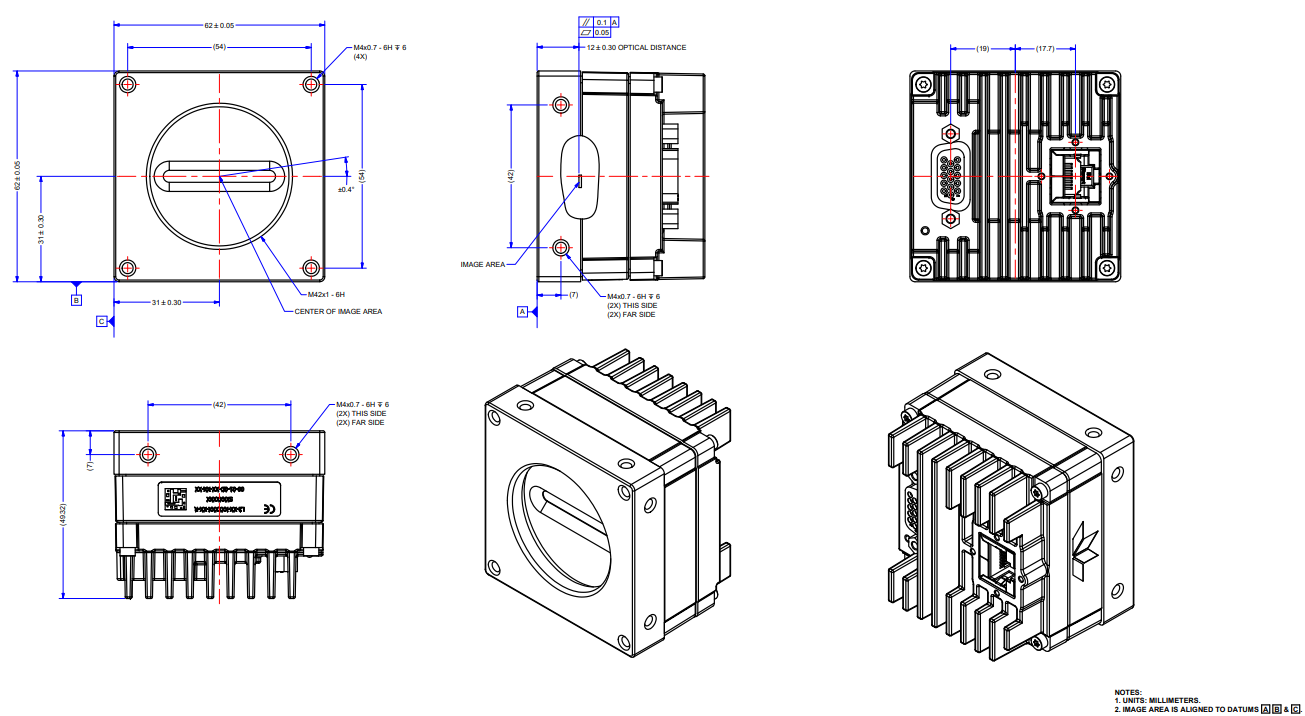

外形図

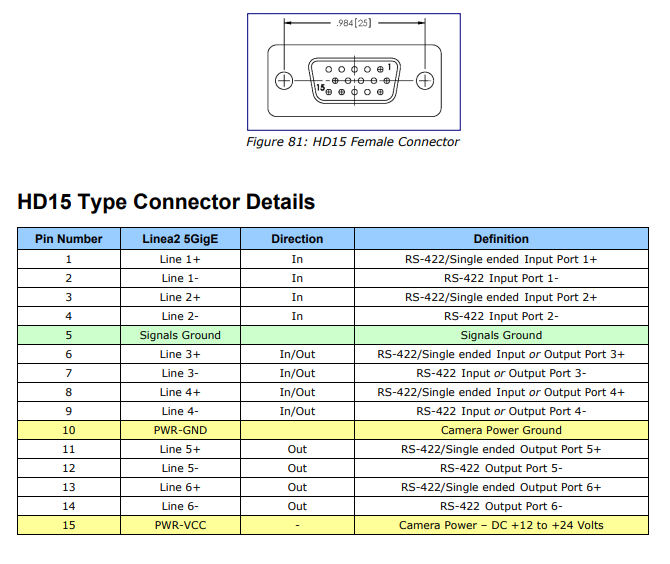

ピンアサイン
