Teledyne DALSA Teledyneオリジナル センサーを搭載のCameraLink HSカメラ。

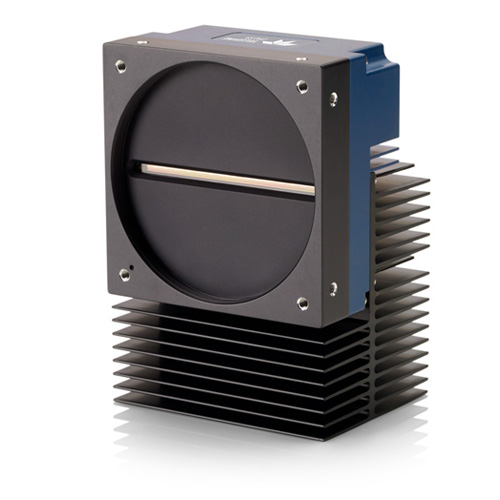

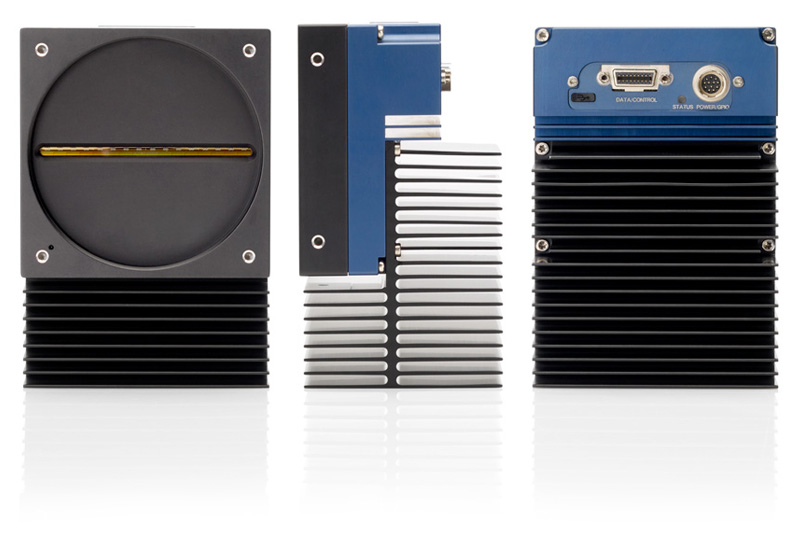

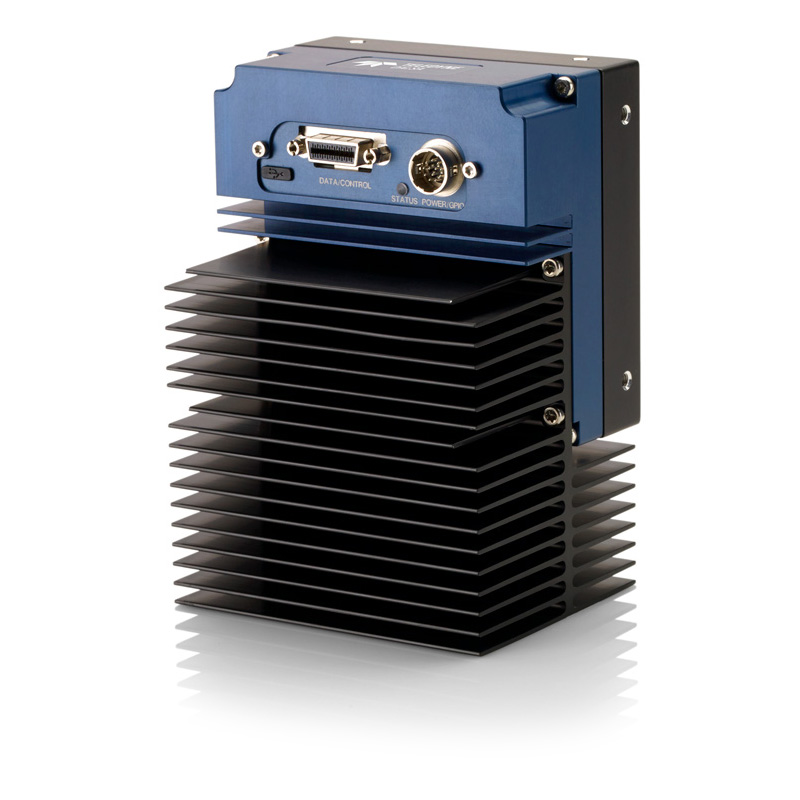

Teledyne Dalsa HL-HM-09K40H-00-B Linea HSシリーズ / CameraLink HS対応ラインセンサーカメラ
- 仕様
- 周辺機器
- 資料ダウンロード
仕様
| 項目 | HL-HM-09K40H-00-B 仕様 |
|---|---|
| ブランド | Teledyne Dalsa |
| シリーズ | Linea HS |
| 型式 | HL-HM-09K40H-00-B |
| センサーメーカー | Teledyne DALSA |
| センサー | Teledyneオリジナル |
| ライン数 | TDI |
| 解像度 k | 9 k |
| 解像度 H×V | 9216 × 192 pix |
| センサーサイズ | - |
| ピクセルサイズ | 5 × 5 µm |
| シャッター | Global |
| ラインレート | 400 kHz |
| モノ/カラー | mono |
| IF | CameraLink HS |
| コネクタ | CX4 |
| レンズマウント | M90×1 |
| 発売日 | 発売済み |
| ピクセルフォーマット | Mono8/12 |
| イメージバッファ | - |
| 寸法 | 97x140.5x78.6 mm |
| 適用温度 | 保管時：-20℃~80℃、動作時：0℃~60℃ |
| 重さ | 1200 g |
| IO | Hirose12pin:LVTTL入力x2、LVTTL出力x4 |
| 電源電圧 | +12~24 V DC、 Hirose 12-pin |
| 消費電力 | 30 W |
| 適合 | CE, FCC, KCC, RoHS |
| ドライバー | DALSA Sapera SDK |

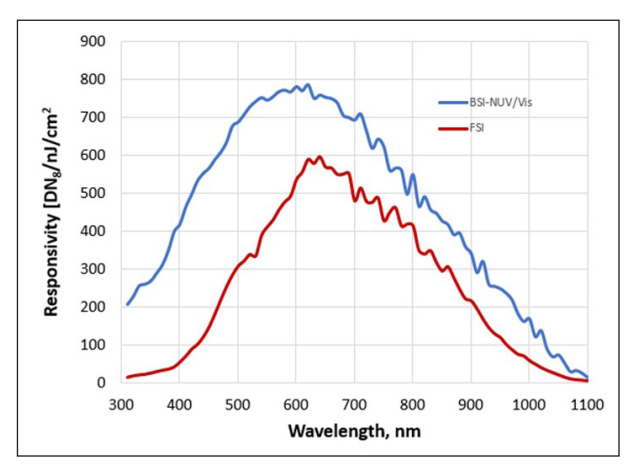

分光感度特性

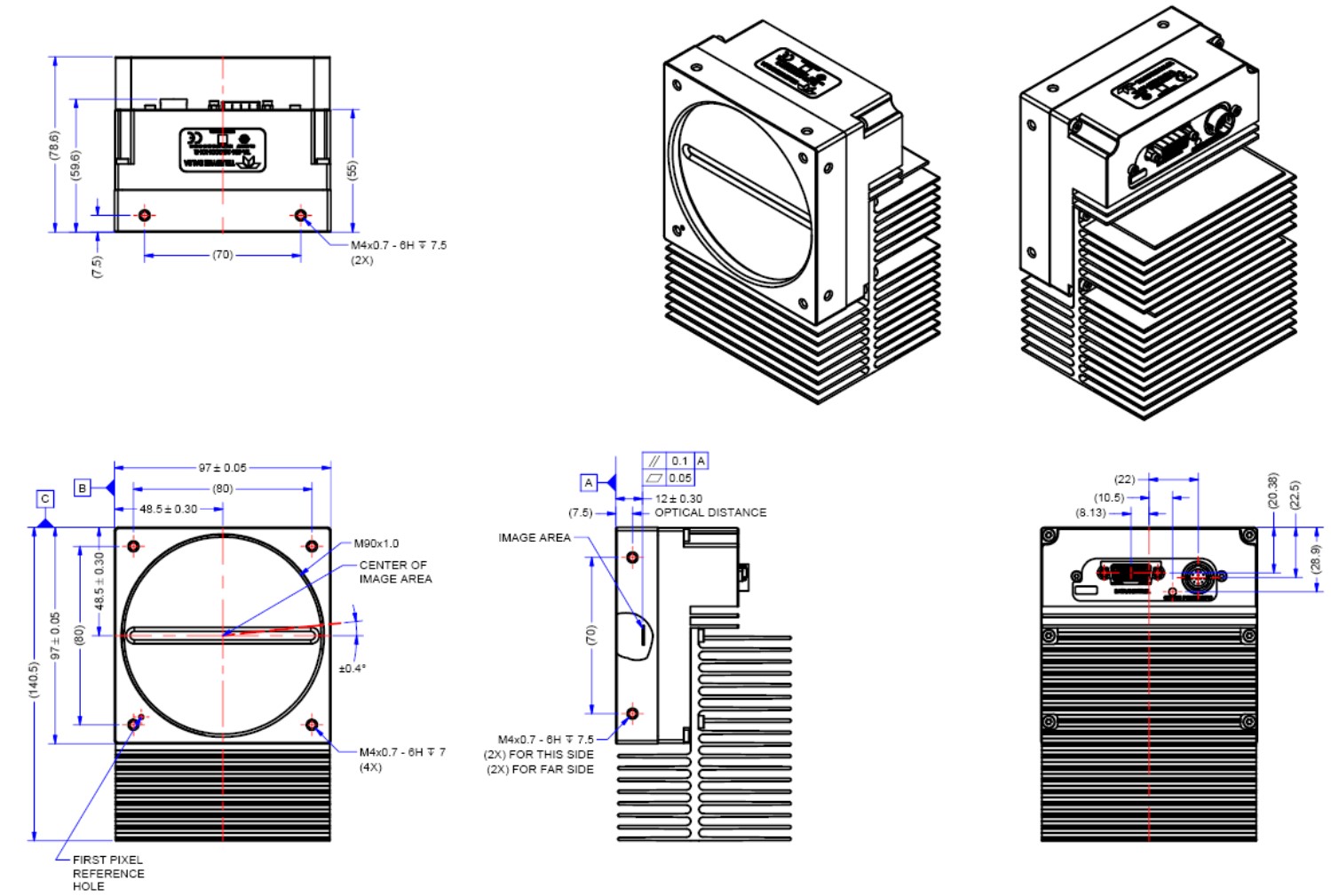

外形図

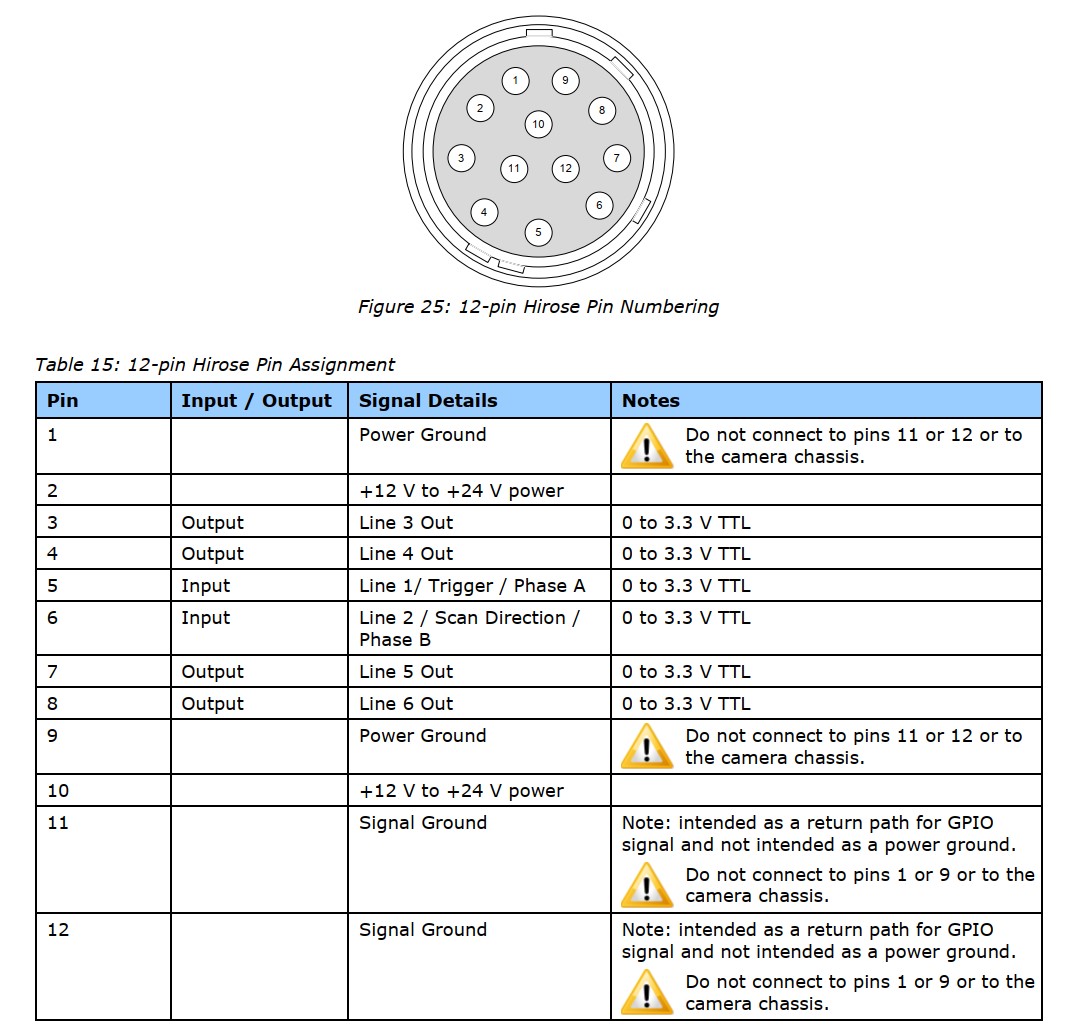

ピンアサイン
